一、产品详细介绍

FDB-A10KV户内母排平口接地线是针对10KV电压等级户内母排检修场景量身定制的专用临时接地装置，严格对标行业标准全项要求，通过多道严苛品控检测及第三方CMA认证型式试验，所有试验项目全部合格，兼具安全性、便捷性与耐用性，适配各类户内配电室、开关柜母排等狭小空间作业场景。产品采用三相合相式结构，由平口线夹、多股软铜线、环氧玻璃纤维绝缘杆、汇流夹、接线鼻及标识系统组成，每一处结构均贴合户内母排检修的实操需求，可快速完成挂接与拆卸操作，形成可靠的短路接地回路，有效规避突然来电、感应电带来的安全隐患，为10KV户内母排检修作业筑牢安全防线。产品全程可溯源，每台均标注唯一生产批号及生产日期，配套完整的检测报告，满足电力行业安全生产验收及安监检查要求。

二、产品细节图及细节说明

1.产品细节设计围绕户内母排检修的狭小空间作业需求，聚焦操作便捷性与连接可靠性，每一处细节均经过严格检测，适配10KV户内母排的规格特点，兼顾合规性与实用性，结合细节图呈现如下（图文对应，清晰直观）：

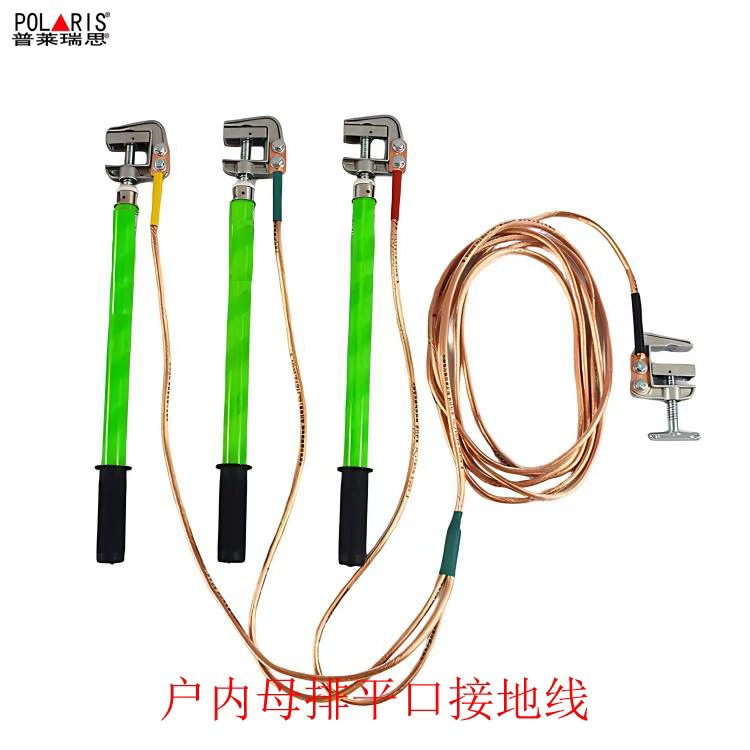

2.整体细节：采用三相合相式设计，线夹、软铜线、绝缘杆布局合理，适配户内狭小作业空间，整体重量适中，便于操作人员携带与操作，机身标注清晰的电压等级、型号规格及安全警示标识，符合全生命周期管理要求。
3.平口线夹细节：采用平口螺旋压紧式设计，专为户内母排（矩形母排）适配，夹持部位做防滑纹路处理，贴合母排表面，夹持牢固不易脱落，夹紧力符合行业标准≥200N，接触电阻≤50μΩ，确保导电性能稳定，无需额外调试，可快速完成挂接操作，避免因接触不良影响防护效果；线夹采用优质铝合金压铸而成，表面做防腐处理，延长使用寿命，配套紧固件经金属镀镍处理，提升防锈性能。
4.软铜线及连接细节：软铜线采用多股合股结构，选用99.95%以上高纯度无氧铜材质，标称截面≥25mm²，符合DL/T 879-2019标准要求，可有效承载短路电流；表面包裹柔软、耐高温的透明绝缘防护层，清晰可见内部铜线排布，无裸露、无断头，布线规整，弯曲灵活，便于在狭窄作业空间操作，且不易老化、不易折断，抗疲劳性能优异。接线鼻与软铜线、汇流夹的连接采用压接新工艺软连接，并外覆绝缘热缩套管，可有效防止使用时连接处铜线断股，提高产品的可靠性和使用寿命。
5.绝缘杆细节：杆身采用环氧玻璃纤维增强材质，电性能与机械强度俱佳，有效绝缘长度≥0.7m，符合10KV电压等级绝缘要求，工频耐压42kV/1min无击穿、无闪络现象；搭配硅橡胶防滑握柄设计，握持舒适，不易打滑，杆体表面做黄色警示色处理，醒目易识别，便于操作人员快速区分，避免误操作，可有效隔绝触电风险，抗弯强度≥150MPa，连接牢固无脱落。
6.标识及汇流夹细节：产品机身标注清晰的电压等级（10KV）、型号（FDB-A10KV）、生产批号及生产日期，便于溯源管理，同时标注清晰的安全警示标识及操作规范，提醒操作人员规范使用，规避操作风险；汇流夹采用纯铜材质，用于汇总三相软铜线，导电性能稳定，连接牢固，可确保短路电流快速传导。

三、产品用材说明

1.产品用材严格遵循行业标准，优先选用优质环保、性能稳定的原材料，从源头保障产品安全性能与耐用性，杜绝使用铜包铝、再生铜等劣质材料，每一种用材均经过严格筛选与检测，具体用材如下：
2.平口线夹用材：选用高强度铝合金，质地坚硬，抗压、抗变形能力强，导电性能良好，表面经过防腐、防锈处理，可适应户内潮湿、多灰尘等复杂环境，避免长期使用出现锈蚀、损坏；配套紧固件经金属镀镍处理，进一步提升防锈性能，确保夹持可靠性。
3.软铜线用材：采用99.95%以上高纯度无氧铜，多股绞合工艺制成，导电性能优异，电阻值符合GB/T 3956国标铜导体限值要求，可有效传导短路电流，热稳定性能达标（20kA/2s试验后无熔断、无明显变形）；表面绝缘层选用耐老化、耐磨损的环保PVC材质，防水、防腐蚀，无异味、无有害物质，可防止使用中对接地铜线的磨损。
4.绝缘杆用材：采用环氧玻璃纤维增强材质，绝缘性能优良，工频耐压性能达标，无击穿、无闪络现象，机械强度高，抗弯、抗冲击能力强，可承受作业过程中的轻微碰撞；杆身防滑握柄采用环保硅橡胶材质，握持舒适，不易老化、开裂，绝缘性能更安全可靠。
5.连接部位用材：接线鼻、汇流夹选用纯铜材质，导电性能稳定，与软铜线的压接部位采用耐高温、耐腐蚀的密封材料，避免氧化、松动，确保连接部位的可靠性与安全性，符合动热稳定性能要求；连接外覆绝缘热缩套管，进一步提升防护性能，防止断股。
6.标识用材：采用耐磨、耐擦拭的环保油墨，标注清晰、不易脱落，可长期保持标识完整性，便于产品溯源与规范管理，油墨无有害物质，符合环保要求。

四、产品性能说明

1.FDB-A10KV户内母排平口接地线聚焦10KV户内母排检修场景，各项性能严格对标DL/T 879-2019行业标准，经过第三方权威检测验证，兼顾安全性、可靠性与便捷性，核心性能如下：
2.绝缘性能：绝缘杆采用环氧玻璃纤维增强材质，有效绝缘长度≥0.7m，绝缘电阻≥1000MΩ，工频耐压42kV/1min无击穿、无闪络，可有效隔绝10KV电压，避免操作人员触电，符合10KV电压等级绝缘要求。
3.导电性能：软铜线采用高纯度无氧铜，多股绞合设计，接触电阻≤50μΩ，导电性能稳定，可快速传导短路电流，热稳定电流20kA/2s、动稳定电流50kA，试验后无熔断、无明显变形、接头无松动，确保接地回路可靠。
4.夹持性能：平口螺旋压紧式线夹，夹紧力≥200N，适配户内矩形母排，夹持牢固不易脱落，接触面积大，可有效防止接触不良导致的发热、烧熔问题，适配不同规格户内母排，无需额外调试。
5.环境适应性：适用环境温度-40~60℃，可适应户内配电室、开关柜等封闭或半封闭环境，防潮、防腐蚀、耐磨损，软铜线绝缘层耐老化，可长期使用不易开裂，绝缘杆抗弯曲、抗冲击，适应狭小空间操作。
6.操作性能：整体设计轻便，绝缘杆长度适配户内狭小空间，挂接、拆卸无需额外工具，操作便捷，平口线夹可快速对准母排完成夹紧，节省作业时间；软铜线弯曲灵活，可适应不同角度的挂接需求，提升作业效率。
7.合规性能：严格遵循DL/T 879-2019、DL/T 976-2017等行业标准，通过ISO 9001质量管理体系认证，配套完整的第三方CMA认证检测报告，每台产品均有唯一溯源标识，满足电力行业安监检查及验收要求。

五、产品性能参数表

本产品性能参数严格遵循行业标准设计，专为FDB-A10KV户内母排平口接地线定制，适配10KV户内母排检修场景，各项参数均经过第三方检测验证，具体参数如下：

参数名称	参数值	单位	备注
产品型号	FDB-A10KV	-	户内母排平口型，三相合相式
额定电压	10	KV	适配10KV户内三相交流电系统母排
软铜线截面	≥25	mm²	高纯度无氧铜，多股合股，外覆透明绝缘层
软铜线规格	3×1m + 3.5m	-	三相分相1m/根，合相3.5m/根，可定制
绝缘杆有效长度	≥0.7	m	环氧玻璃纤维材质，带硅橡胶防滑握柄
绝缘杆数量	3	根	每根长度1m，可定制
线夹类型	平口螺旋压紧式	-	铝合金材质，适配户内矩形母排
线夹数量	4	只	3只线路端平口线夹，1只接地端线夹
线夹夹紧力	≥200	N	夹持牢固，不易脱落
接触电阻	≤50	μΩ	确保导电性能稳定，无发热隐患
热稳定电流	20	kA/2s	试验后无熔断、无明显变形
动稳定电流	50	kA	试验后无导线扯断、接头脱落
绝缘电阻	≥1000	MΩ	工频耐压42kV/1min无击穿、无闪络
适用环境温度	-40~60	℃	适配户内配电室、开关柜等环境
使用寿命	≥3	年	正常使用及规范维护条件下

六、产品型号规格

FDB-A10KV户内母排平口接地线主要为10KV户内母排检修场景设计，同时提供定制化服务，满足不同客户的个性化需求，所有型号均符合行业标准，具体型号及说明如下：
1.标准型号：FDB-A10KV（常规款）
规格：三相合相式，软铜线规格3×1m + 3.5m，截面≥25mm²；绝缘杆3根×1m，有效绝缘长度≥0.7m；线夹为平口螺旋压紧式（3只线路端+1只接地端），适配常规户内矩形母排，操作便捷，贴合狭小空间作业需求，是户内母排检修的常规选择。
2.定制型号1：FDB-A10KV-1（加长款）
规格：可根据户内母排安装高度，定制软铜线长度（如3×1.5m + 4.0m）、绝缘杆长度（如3根×1.2m），线夹仍为平口螺旋压紧式，适配母排安装位置较高、作业空间相对宽松的场景，满足不同安装环境的需求。
3.定制型号2：FDB-A10KV-2（加厚款）
规格：软铜线截面可定制为35mm²，提升导电性能和热稳定性能，适配短路电流较大的10KV户内母排场景；线夹可选用铜质材质，进一步提升导电性能和耐用性，满足高要求检修场景的需求。
4.定制型号3：FDB-A10KV-3（特殊款）
规格：可根据客户实际需求，定制线夹款式（如平口双舌式）、软铜线根数及长度、绝缘杆材质（如高强度环氧玻璃纤维），适配特殊规格的户内母排或特殊检修场景，全程符合DL/T 879-2019行业标准要求。

七、产品包装说明

产品包装遵循防潮、防碰撞、便于运输与存储的原则，采用环保、耐用的包装材料，确保产品在运输、存储过程中不损坏、不受潮，同时便于识别与溯源，具体包装细节如下：
1.内包装：每台产品单独采用防水PE袋包装，内置防潮干燥剂，避免产品受潮、氧化；平口线夹、绝缘杆、软铜线分别独立包裹，防止运输过程中碰撞、磨损，软铜线单独缠绕固定，避免弯折过度导致断股。
2.外包装：采用加厚瓦楞纸箱，纸箱表面标注产品名称（FDB-A10KV户内母排平口接地线）、型号规格、电压等级（10KV）、生产厂家、生产日期、生产批号及安全警示标识，便于快速识别与产品溯源；纸箱强度高，可承受堆叠压力，防止运输过程中挤压变形，适配公路、铁路等常规运输方式。
3.包装附件：每箱产品内置产品说明书、第三方检测报告、合格证各1份，配套专用帆布收纳袋1个，收纳袋耐磨、防水、防潮，便于产品日常携带与存储，可将线夹、绝缘杆、软铜线有序收纳，避免丢失或损坏。
4.运输与存储要求：包装后的产品可采用公路、铁路等常规运输方式，运输过程中避免剧烈碰撞、暴晒、雨淋；存储时放置在干燥、通风、阴凉的库房，远离易燃易爆、腐蚀性物品，堆放高度不超过5层，避免挤压损坏；定期检查包装及产品状态，发现受潮、损坏及时处理。

八、产品应用领域

FDB-A10KV户内母排平口接地线专为10KV户内母排检修场景设计，适配多种10KV户内电力系统，广泛应用于各类工业、民用及公共设施的户内配电场景，具体5个核心应用领域如下：
1.工业领域——工厂配电室：适用于制造业、加工业、冶金行业等工厂的户内10KV配电室母排检修，包括开关柜母排、断路器母排、隔离开关母排的日常检修、故障排查、定期维护，释放母排残余电荷，防止误送电引发安全事故，保障检修人员人身安全。
2.公共设施领域——写字楼/商场配电室：适配写字楼、商场、超市等大型公共建筑的户内10KV配电室母排检修，涵盖中央空调配电母排、照明系统配电母排、应急电源母排等场景，适配狭小作业空间，操作便捷，满足公共设施电力安全检修要求。
3.民生领域——居民小区配电室：用于居民小区户内10KV配电室母排、配电开关柜母排的检修与维护，包括小区配电变压器低压侧母排检修、楼宇配电母排维护等，保障居民用电安全，避免因母排检修操作不当引发停电事故。
4.电力运维领域——变电站户内区域：适用于电力公司10KV变电站的户内母排检修，包括主变低压侧母排、配电间隔母排、二次回路母排等的检修、试验作业，作为临时接地防护装置，筑牢电力运维作业安全防线，符合电力行业合规要求。
6.特殊领域——医院/学校配电室：适配医院、学校等对电力可靠性要求较高的场所的户内10KV母排检修，包括医院手术室配电母排、学校教学楼配电母排等，操作便捷、安全可靠，可快速完成挂接与拆卸，减少检修停电时间，保障场所正常用电。

九、产品主要用途

FDB-A10KV户内母排平口接地线作为10KV户内母排检修的核心安全防护器具，核心用途是实现临时短路接地，保障电力检修作业安全，规避各类触电风险，具体用途如下：
1.释放残余电荷：10KV户内母排检修前，通过本产品将母排与大地可靠连接，释放母排及关联设备内部的残余电荷，避免残余电荷电击操作人员，保障人身安全，这是检修作业的必备安全步骤。
2.防止误送电：检修作业期间，通过短路接地形成可靠的接地回路，即使出现误送电情况，短路电流可通过接地线快速导入大地，避免母排带电，防止引发触电事故，为检修人员提供安全的作业环境。
3.消除感应电压：在10KV户内母排检修过程中，可有效消除周边带电线路产生的感应电压，规避感应电触电风险，尤其适用于狭小空间内多回路母排并行检修的场景，保障作业安全。
4.保障电网稳定：检修作业时，通过规范挂接本产品，可防止因误操作导致电网短路、设备损坏，保障10KV户内配电系统稳定运行，减少电力故障损失，确保检修作业合规有序。
5.合规作业保障：作为电力安全工器具，可满足10KV户内母排检修作业的合规要求，配合预防性试验（每年1次绝缘试验、每5年1次全回路直流电阻试验），确保作业过程符合DL/T 976-2017等行业标准，顺利通过安监检查。
6.临时接地防护：用于10KV户内母排的临时停电作业、应急抢修等场景，可快速挂接形成接地回路，为应急作业争取时间，同时守住安全底线，避免二次伤害。

十、产品详细信息

本部分详细呈现FDB-A10KV户内母排平口接地线的核心信息，涵盖产品结构、执行标准、品控流程等，便于用户全面了解产品，精准匹配采购需求：
1.产品结构：由线路端平口线夹（3只）、接地端线夹（1只）、多股无氧铜软铜线、环氧玻璃纤维绝缘杆（3根）、汇流夹、接线鼻及标识系统组成，采用三相合相式设计，布局合理，适配户内狭小空间作业。
2.执行标准：严格遵循DL/T 879-2019《带电作业用便携式接地和接地短路装置》、DL/T 976-2017《带电作业工具、装置和设备预防性试验规程》，符合ISO 9001质量管理体系认证要求，通过第三方CMA认证型式试验。
3.品控流程：原材料进场严格筛选，每批次用材均进行性能检测；生产过程中，线夹压铸、软铜线绞合、压接等工序全程监控；成品出厂前，逐台进行外观、绝缘性能、接触电阻、夹持力等项目检测，不合格产品严禁出厂。
4.产品特性：专为户内母排设计，平口线夹适配矩形母排，操作便捷；软铜线弯曲灵活，适配狭小空间；绝缘性能、导电性能稳定，安全可靠；全程可溯源，配套完整检测报告，符合电力行业合规要求。
5.使用要求：使用前需检查产品外观，确认无破损、老化、松动等问题；挂接时需严格遵循“停电-验电-接地”的操作流程，确保挂接牢固、接地可靠；使用后及时清理、收纳，定期进行预防性试验，发现问题及时维修或更换。
6.溯源信息：每台产品标注唯一生产批号、生产日期、生产厂家信息，可通过生产批号查询原材料检测报告、成品检测报告等相关资料，实现全生命周期溯源管理。

十一、FDB-A10KV户内母排平口接地线曾用名

FDB-A10KV户内母排平口接地线、10KV户内接地线、FDB-A10KV接地线、户内母排平口接地线、10KV高压接地线、10KV母排接地装置、平口螺旋接地线、无氧铜接地线、环氧玻璃纤维绝缘接地线、10KV户内检修接地线、FDB-A10KV合规接地线、10KV户内临时接地线。

十二、售后服务说明

我们秉持“品质为先、服务至上”的理念，为客户提供全面、专业的售后服务，覆盖产品全生命周期，确保客户采购、使用无忧，具体服务内容如下：
1.质保服务：产品质保1年，质保期内，若产品出现非人为损坏（如材质问题、工艺问题），可免费维修、更换零部件，若无法维修，可免费更换同型号产品，质保期自产品验收合格之日起计算。
2.检测服务：质保期内，可免费提供产品常规检测服务（如绝缘性能检测、接触电阻检测），协助客户完成预防性试验，提供检测报告，满足电力行业验收要求；质保期外，可提供有偿检测服务，收费标准透明。
3.技术支持：提供7×24小时技术咨询热线，专业技术人员为客户解答产品使用、维护、操作过程中的疑问，提供远程指导；针对批量采购客户，可免费提供上门技术培训，讲解操作规范、维护技巧及合规作业要求。
4.维修服务：质保期外，产品出现故障，可提供有偿维修服务，收费标准透明，无隐形消费，维修周期不超过3个工作日（特殊零部件可协商延长），维修后提供质保3个月，确保维修质量。
5.溯源与更换服务：每台产品均可通过生产批号溯源，若客户需要产品升级、更换型号，可提供以旧换新服务，给予合理优惠；提供产品报废指导，协助联系有资质的回收机构，确保合规报废。
6.投诉与反馈：建立完善的客户反馈机制，客户若有投诉、建议，可通过专属渠道反馈，我们将在2小时内响应，24小时内给出解决方案，确保客户权益得到保障。

十三、常规问题

针对客户采购FDB-A10KV户内母排平口接地线过程中常见的疑问，结合行业规范与产品特性，进行详细解答，帮助客户精准采购，规避采购风险：
1.问：FDB-A10KV户内母排平口接地线与户外10KV接地线有什么区别？
答：核心区别在于场景适配性与结构设计，本产品专为户内母排设计，采用平口线夹适配矩形母排，绝缘杆长度适配狭小空间，整体轻便、操作便捷，侧重防潮、防灰尘；户外10KV接地线多采用双簧卡扣式线夹适配架空导线，绝缘杆更长（≥1.5m），侧重抗风、防水、抗老化，两者参数、结构不同，不可混用，否则会存在安全隐患，无法通过安监检查。
2.问：产品是否符合行业标准？能否提供检测报告？
答：产品严格遵循DL/T 879-2019、DL/T 976-2017等行业标准生产，通过ISO 9001质量管理体系认证，每台产品均配套第三方CMA认证检测报告及合格证，可提供检测报告复印件（加盖公章），满足电力行业验收及安监检查要求，杜绝非标三无产品。
3.问：如何确认产品是否适配我司的户内母排规格？
答：可提供贵司户内母排的截面尺寸、安装方式及作业空间大小，我们的专业选型人员会根据具体参数，确认FDB-A10KV标准款是否适配；若母排规格特殊，可提供定制化服务，调整线夹尺寸、软铜线长度等，确保产品贴合实际作业需求。
4.问：产品使用寿命多久？日常如何维护？
答：正常使用及规范维护条件下，产品使用寿命≥3年；日常维护需注意：避免线夹碰撞、软铜线弯折过度，使用后及时清理表面灰尘、污渍，存储时放置在干燥通风处，远离腐蚀性物品；每年进行1次绝缘性能检测，每5年进行1次全回路直流电阻试验，发现损坏、老化及时维修或更换，严禁不合格产品继续使用。
5.问：批量采购是否有优惠？能否提供上门送货及安装指导？
答：批量采购可根据采购数量给予合理优惠，具体优惠政策可咨询客户经理；对于批量采购客户，可提供上门送货服务，同步提供免费上门安装指导及操作培训，协助客户快速掌握产品使用方法、挂接规范，确保合规作业。
6.问：产品出现故障，维修流程是什么？
答：客户可通过技术咨询热线反馈故障情况，技术人员远程判断故障类型；若需现场维修，我们将安排专业人员上门维修；若无需现场维修，客户可将故障产品寄回，我们维修完成后及时寄回，全程提供维修进度反馈，确保不影响客户正常检修作业。
7.问：产品的软铜线截面为什么选用≥25mm²？能否选用更小截面的？
答：根据DL/T 879-2019行业标准要求，10KV及以下电压等级接地线软铜线最小标称截面为25mm²，该截面可确保承载20kA/2s的热稳定电流，避免短路电流通过时熔断，保障接地回路可靠；若选用更小截面，会存在安全隐患，无法通过安监检查，因此不建议选用更小截面的软铜线。

十四、产品优势与特点

1.FDB-A10KV户内母排平口接地线相较于同类户内10KV接地线产品，在材质、工艺、性能、便捷性等方面具备明显优势，贴合户内母排检修的实操需求，兼顾合规性与实用性，具体优势如下：
2.场景适配性强：专为10KV户内母排定制，平口螺旋压紧式线夹精准适配矩形母排，绝缘杆长度适配狭小作业空间，挂接、拆卸便捷，解决户内母排检修空间有限、操作不便的痛点，适配5大核心应用领域。
3.合规性有保障：严格遵循DL/T 879-2019等行业标准，通过第三方CMA认证型式试验及ISO 9001质量管理体系认证，配套完整检测报告，每台产品可溯源，满足电力行业安监检查及验收要求，杜绝非标产品隐患。
4.材质优质耐用：核心部件采用高纯度无氧铜、高强度铝合金、环氧玻璃纤维等优质材料，无铜包铝、再生铜等劣质材质，导电性能、绝缘性能稳定，线夹防腐防锈，软铜线耐老化、不易断股，使用寿命长。
5.安全性能可靠：接触电阻≤50μΩ，热稳定、动稳定性能达标，线夹夹紧力≥200N，夹持牢固不易脱落，绝缘杆绝缘性能优良，可有效规避残余电荷、误送电、感应电带来的安全隐患，保障检修人员人身安全。
6.操作便捷高效：无需额外工具，可快速完成挂接与拆卸，平口线夹可快速对准母排夹紧，软铜线弯曲灵活，适配不同角度挂接需求，节省检修作业时间，提升作业效率，适配狭小空间操作。
7.定制化服务完善：可根据客户实际需求，定制软铜线长度、绝缘杆长度、线夹款式及软铜线截面，适配特殊规格母排及特殊检修场景，满足不同客户的个性化采购需求。
8.售后保障全面：提供1年质保、免费检测、7×24小时技术支持、上门培训等全方位售后服务，响应速度快，服务专业，为客户采购、使用、维护全程保驾护航，解决客户后顾之忧。
